BLOQUE 3. SISTEMAS DE REPRESENTACIÓN: SISTEMAS PERSPECTIVOS

PERSPECTIVA CABALLERA O SISTEMA DE PROYECCIONES CILÍNDRICAS OBLICUAS

FUNDAMENTOS

La Perspectiva Caballera es un Sistema de Representación que utiliza una proyección cilíndrica oblicua.

Se utiliza mucho por su rapidez de trazado, ya que la cara paralela al plano XOY, no presenta deformación.

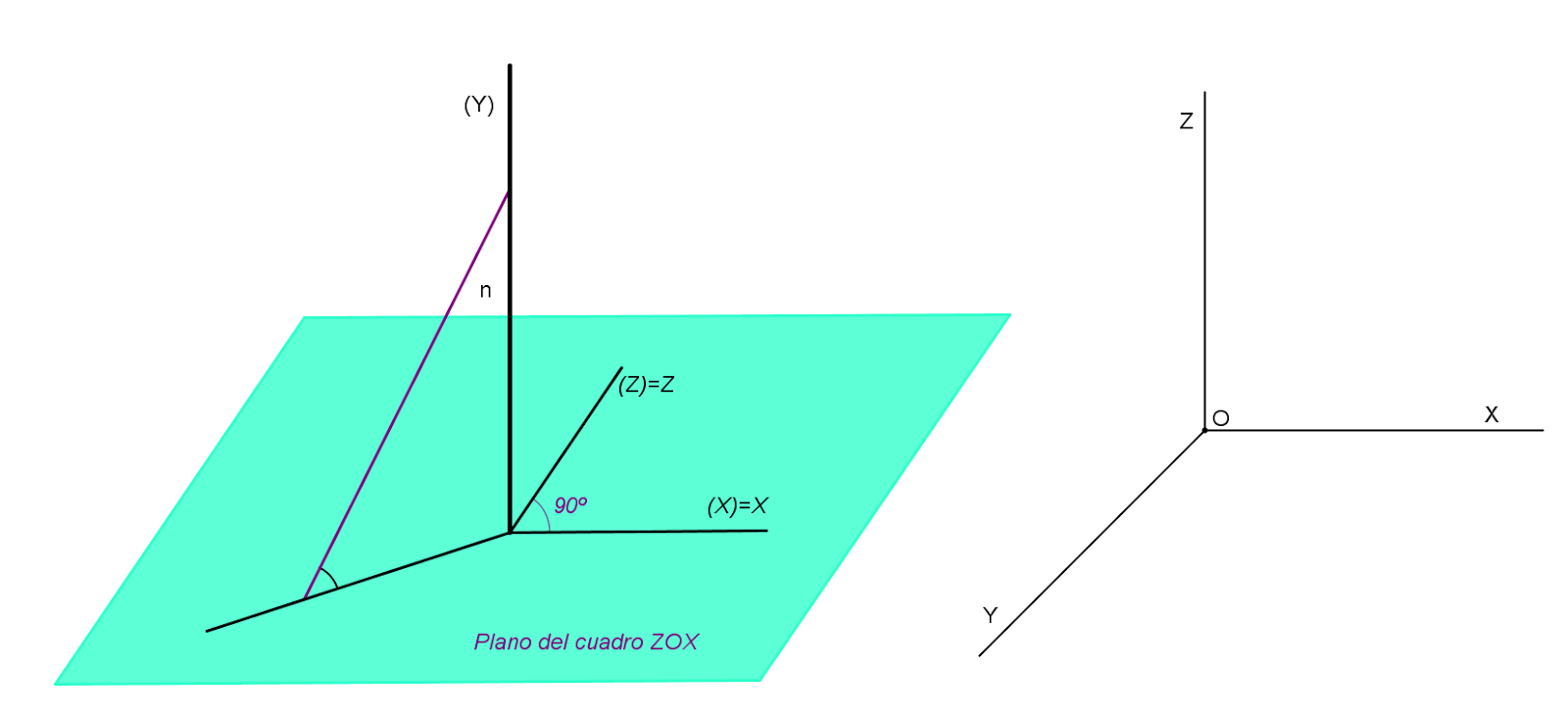

Si os fijáis en la imagen podréis apreciar como los ejes X y Z coinciden en el espacio con su proyección sobre el plano del cuadro, razón por la que las dimensiones referidas a dichos ejes se proyectarían en verdadera magnitud, es decir, sus medidas no sufrirían reducción alguna, mientras que el eje Y que es perpendicular a ambos aparece proyectado según una dirección d, que depende de la dirección de la proyección que elijamos. Dependiendo del ángulo que dicha dirección forme con el eje Y utilizaremos un coeficiente de reducción u otro.

Podéis modificar el ángulo que forma el eje Y con respecto al eje X o al Z.
Recordad que existen diez posibles posiciones:

Dependiendo del perfil que deseémos mostrar o de si queremos que aparezca la base del sólido utilizaremos uno u otro ángulo.

En éste tema veremos las Perspectivas Axonométricas Ortogonales y las Oblicuas y se irían desarrollando por Temas.

Empecemos por la P, Axonométrica y sus variantes…
